Práctica En Serie Y Paralelo

Los materiales a utilizar son:
  • Protoboard
  • Batería de 9V
  • LED'S (puede ser de diferentes colores)
  • 1 Resistencia de 220 Ω (Rojo, rojo, café)
 En Serie:
Con 1 sólo LED: Podemos observar que el circuito está cerrado, es de serie y sólo hay un foco LED que está siendo alimentado por una batería/pila de 9V y una resistencia de 1KΩ y éste está encendido..

Con 2 LEDs: En la imagen el circuito sigue estando exactamente igual a diferencia que ahora hay un nuevo foco LED. Hasta ahora no es apreciable ninguna variación del brillo de los focos.

Con 3 LEDs: Ya no son sólo 2 focos, ahora hay 3. Algo que si uno se fija bien se puede ver una variación del nivel de luminosidad que están dando, en esta ocasión es menor a las anteriores

Con 4 LEDs: Las luces todavía uno las puede lograr ver, pero con menor intensidad.

Con 5 LEDs: La intensidad de los LED es bastante baja, casi imperceptible y estaban conectados sólo 5.

Con 6 LEDs: Ahora con 6 LEDs ya las luces ni encienden y no es porque esté mal conectado sino que ya la batería/pila de 9V no puede alimentar de energía a demasiados componentes, razón por la cual la energía no abastece a los 6 focos LED.

En Paralelo:
Con 1 sólo LED
Con 2 LEDs

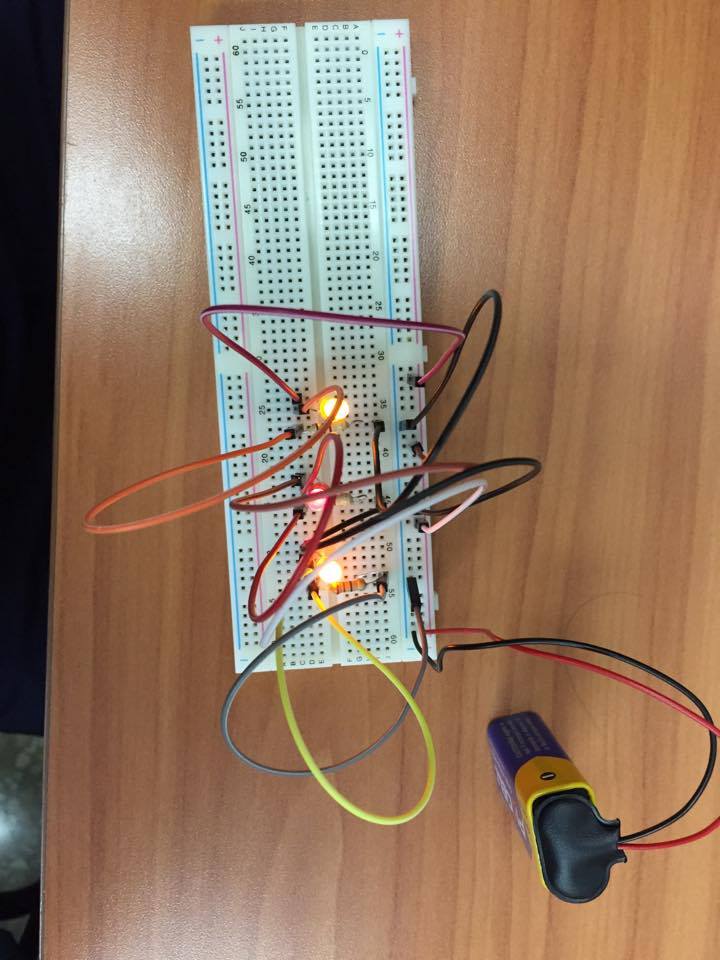

Con 3 LEDs

Con 4 LEDs
Con 5 LEDs
Con 6 LEDs
