Arduino con 8 LEDs

Proyecto Arduino Genuino Uno con 8 LEDs

Descripción del Proyecto:

El proyecto es calificado como sumativa y como examen quimestral, es decir que tiene un gran valor, es por eso que debe ser realizado con esfuerzo, dedicación y responsabilidad. El proyecto consiste en hacer un circuito con 8 LEDs en el Arduino Genuino Uno, éstos LEDs debían de tener una secuencia, un patrón, donde se aprecie que empiezan los extremos, de ahí los que le vienen en orden hasta llegar los dos últimos del centro, éstos debían volver y así sin terminar. Pero para regular su velocidad necesitamos de un potenciómetro.

Debimos de probar el proceso y su desarrollo en una plataforma de simulación llamada Tinkercad aquí poníamos los componentes como debían ser y luego introducíamos el código en el sistema para que así funcione como debe. Luego de haber hecho éste proceso hay que instalar el software de Arduino, éste nos permitirá ejecutar y pasar el código al Arduino y así hacer que funcione éste.

Materiales Utilizados:

>Arduino Genuino Uno y sus componentes (cable de alimentación, etc).

>Cables Macho-Macho

>Potenciómetro

>8 resistencias de 220 Ω

>8 Diodos LED

>Software de Arduino

>Protoboard

>Tinkercad

Pasos de la Conexión Física y su Programación:

PROGRAMACIÓN:

Primero hay que ingresar a Tinkercad para poder realizar las simulaciones y correspondientes procesos. Se debe poner un potenciómetro que es lo que nos servirá para regular la velocidad de los LED, cada uno de éstos lleva conectado una resistencia y uun cable que va al número de pin asignado en nuestro código.

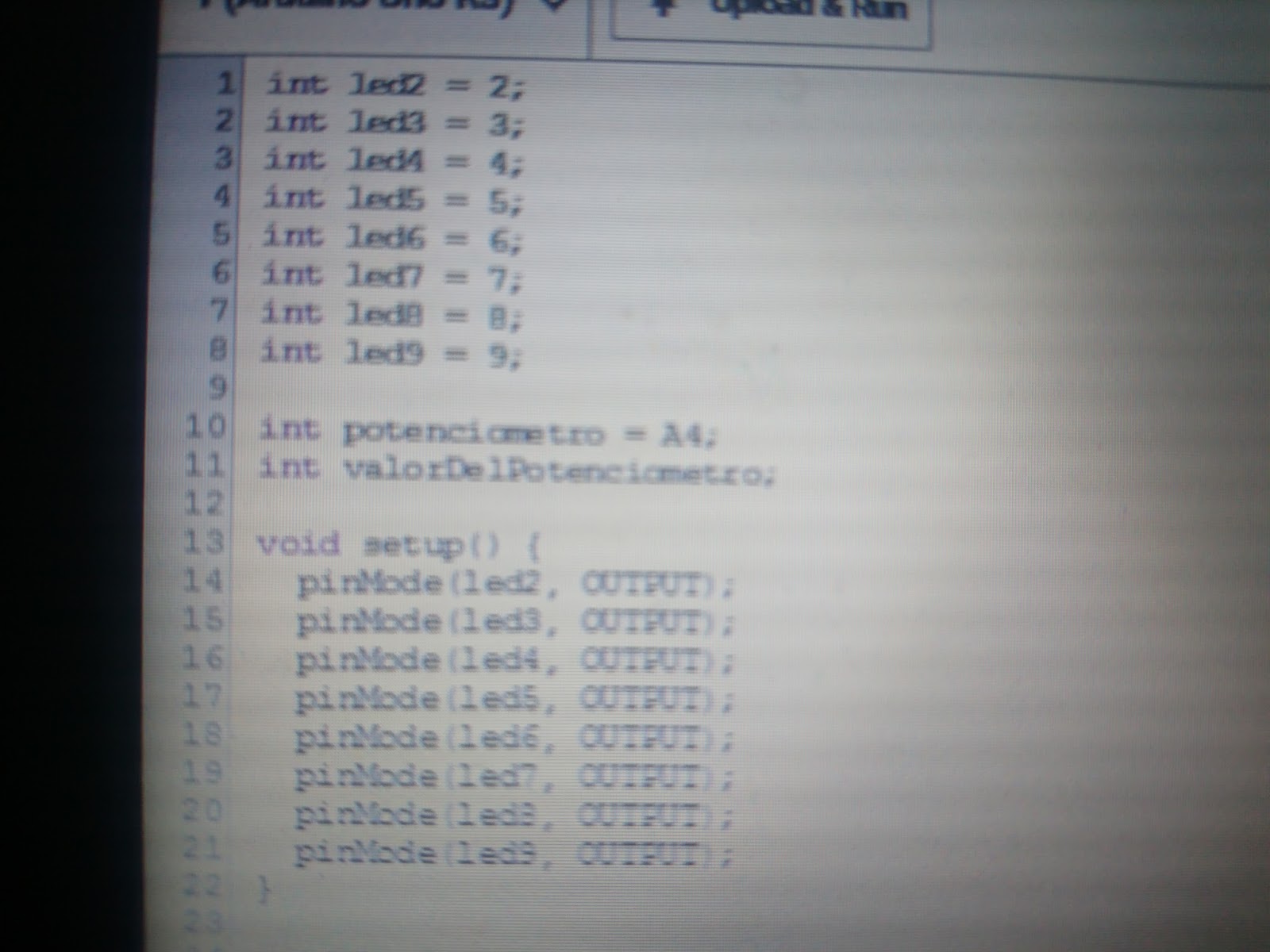

Ese es el esquema o tipo de circuito que se debe usar para el proyecto, pero el código puede variar dependiendo de la persona que lo hay hecho, en mi caso fue muy diferente al de mis compañeros, pero el efecto fue el mismo, ese es el objetivo. En el lado derecho de la 1era Imagen se aprecia que se están usando dos protoboards, lo hice así porque no alcanzó el espacio en solo uno, así que hice un puente para que transmitiera energía. Éste es el código que usé en el Arduino para que cumpla su función, su objetivo.

Conexión Física:

El siguiente paso a realizar es de copiar el mismo proceso que se hizo en el Tinkercad, sólo que en versión física, es decir tal cual como estaba se lo hacía.

De ahí en el programa (software) de Arduino pegué el código hecho en el simulador y se configura para que se transmita la información.

¿Qué dificultades tuve?

Hubieron bastantes complicaciones en el transcurso de la programación del objeto, pues la realización de los códigos se hizo larga y en un momento me llegué a confundir y así me tocó empezar de nuevo, pues había colocado erróneamente un código. De ahí no tuve más complicaciones.

Conclusión:

Podemos tomar en cuenta que la realización del proyecto lleva diferentes fases, la programación y el hecho de ya hacerlo en físico. Ambos son procesos minuciosos pues un error y no funcionó el circuito realizado, por eso hay que poner como se debe cada pieza y código.

Evidencias:
